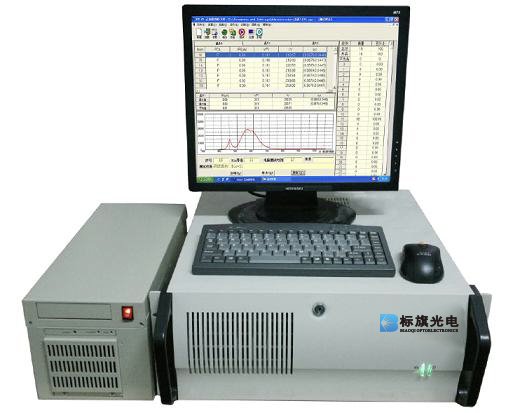

TF-M-8018 LED分光系統
TF-M-8018 LED分光系統采用全新的理念設計，測試速度快，是傳統分光系統的2~3倍，性能穩定，免維護，軟件操作人性化，通俗易懂，采用美國專用的光譜儀，分光更加精確，分選種類數達512BIN，電氣設計安全可靠�；趙indows操作系統人機交換界面良好。可連接打印機打印測試報告，Excel保存數據，數據導入、導出，利于分析。完全滿足光源的光色電各種性能測試、分選。
產品特性
•測試速度快
•強大的內置恒流電源
•先進的快速光譜分析模塊
•精確測試大功率LED的光、電、色參數
•設置正向電壓、漏電流，光通量、波長、色溫、x，y坐標等參數進行大功率LED 的自動分檔篩選并自動產生箱號，分揀操作方便
•超高回ping率：可以跟不同型號的LED分光機合ping，單機的回ping率高達95%，不同機臺的回ping率達90%
•高效的人機交互界面，人性化簡捷操作模式
•支持對各參數的設置和數據的保存
•所有數據報表支持EXCEL導入導出
•所有測試條件符合CIE標準
技術參數
|
基本功能
|
可測試最大200mA/15V以下產品的電氣和光學特性 |
|
測試時間 |
單晶：小于35ms六腳三晶：小于90ms
|
|
對應LED類型 |
單晶、雙晶、四腳三晶、六腳三晶
|
|
測試項目 |
光參數：
光譜功率分布P（λ）
色坐標（x,y）、（u,v）
色溫（TTC）
顯示指數（Ra）
主波長（λd）、峰值波長（λP）
色純度、半波寬(FWHM)
光通量、光照度、光亮度、輻射通量
|
電參數：
極性（POL）
正向電流（If）
反向電流（Ir）
正向電壓（Vf）
反向電壓（Vr） |
|
電參數范圍 |
電流：0-200mA電壓：0-15V
|
|
波長測試范圍 |
使用美國專業光譜儀，測試范圍：200-800nm、350-1050nm(可選)
|
|
分辨率 |
色坐標（x,y）：0.0001
亮度（Iv）：5% of Range
主波長（λd）：0.3nm@(380~780)
峰值波長（λP）：0.3nm@(380~780) |
正向電流（If）：0.003mA
反向電流（Ir）：0.01uA
正向電壓（Vf）：0.2mV
反向電壓（Vr）：0.2mV
|
|
重復測試精度 |
色坐標（x,y）：0.0005
亮度（Iv）：±2% of Range
主波長（λd）：±0.3nm@(380~780)
峰值波長（λP）±0.3nm@(380~780) |
正向電流（If）：±0.05%ofRange
反向電流（Ir）：±0.01%ofRange
正向電壓（Vf）：±0.03%ofRange
反向電壓（Vr）：±0.03%ofRange |
|
